新能源汽車扁線發卡驅動電機成套生產設備及樣件試制、小批量生產

2023-10-21 點擊量：32731

視頻展示

基本信息

基本信息( 聯系：13808451268  0731-88902892-805  0731-88921692）

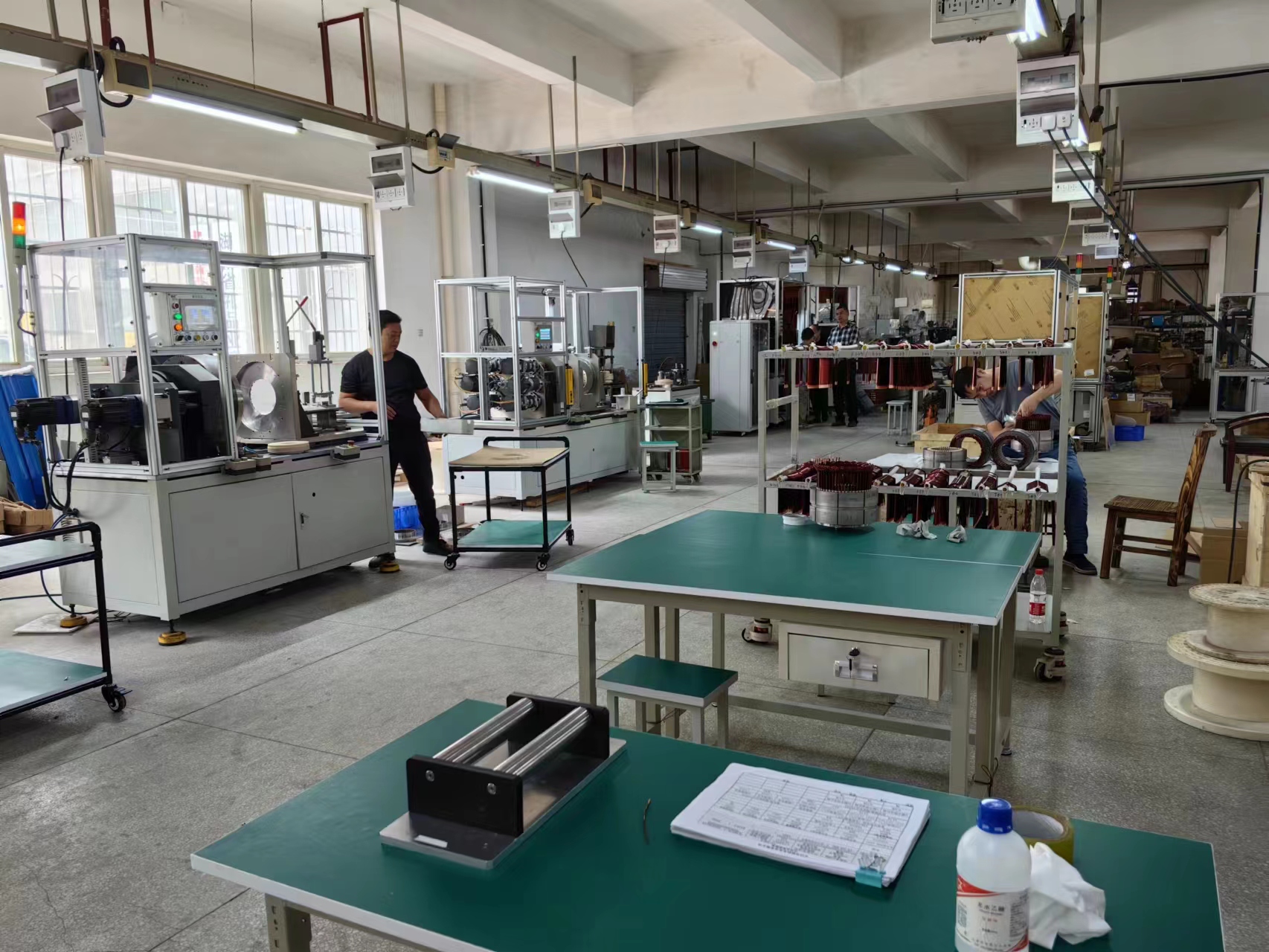

長沙華銳機電實業有限公司研制生產的“新能源汽車扁線發卡驅動電機生產成套設備”為新能源汽車提供了可靠有效的裝備工藝保障。

     此成套設備能完成新能源汽車驅動電機扁線發卡定子的可靠自動化生產。

   概述：

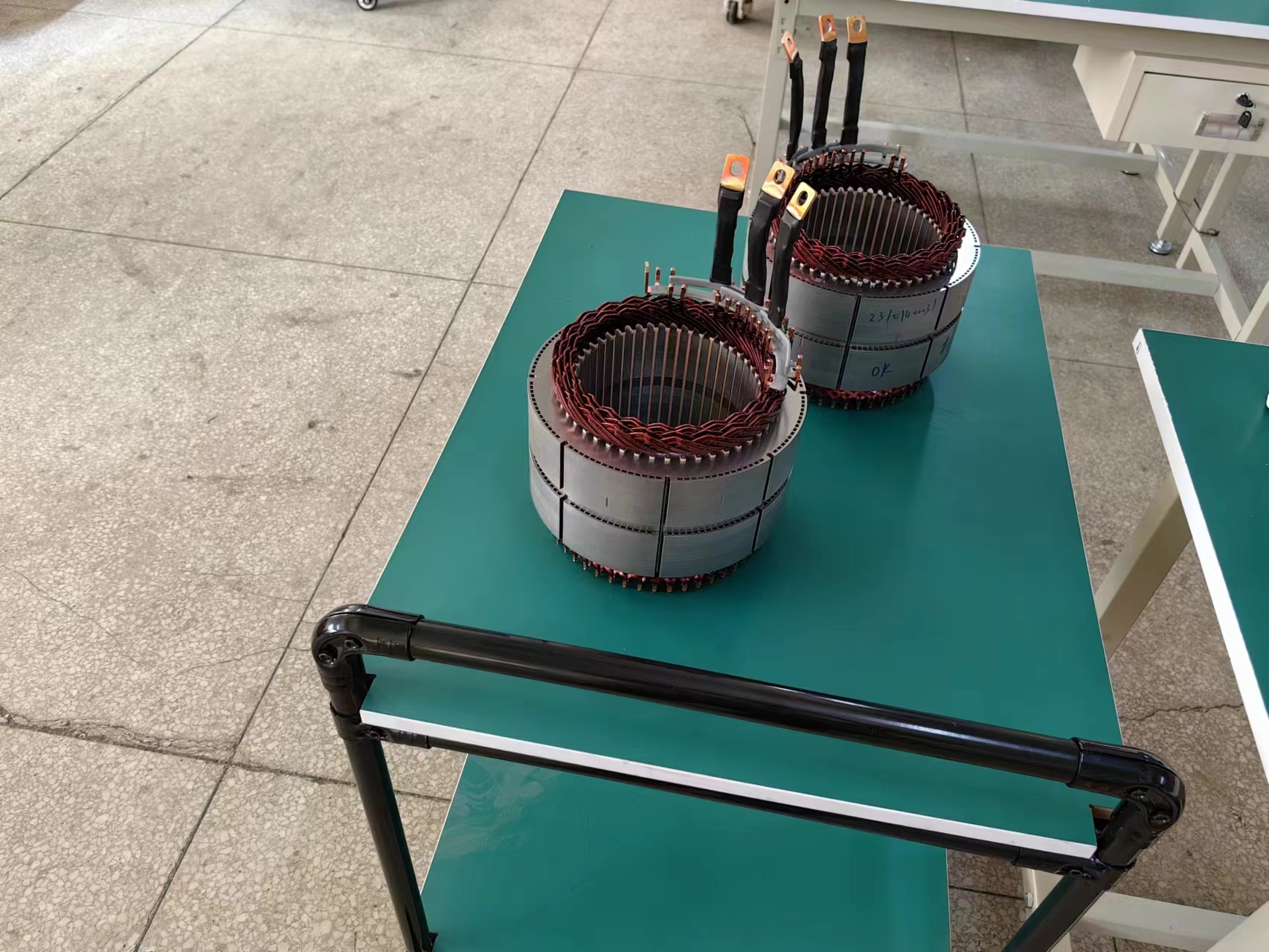

本系列新能能源汽車驅動電機扁線發卡定子生產成套自動化設備，可以完成漆包扁銅線發卡定子8層、6層、4層或2層線定子的自動化生產。

  基本工藝流程：

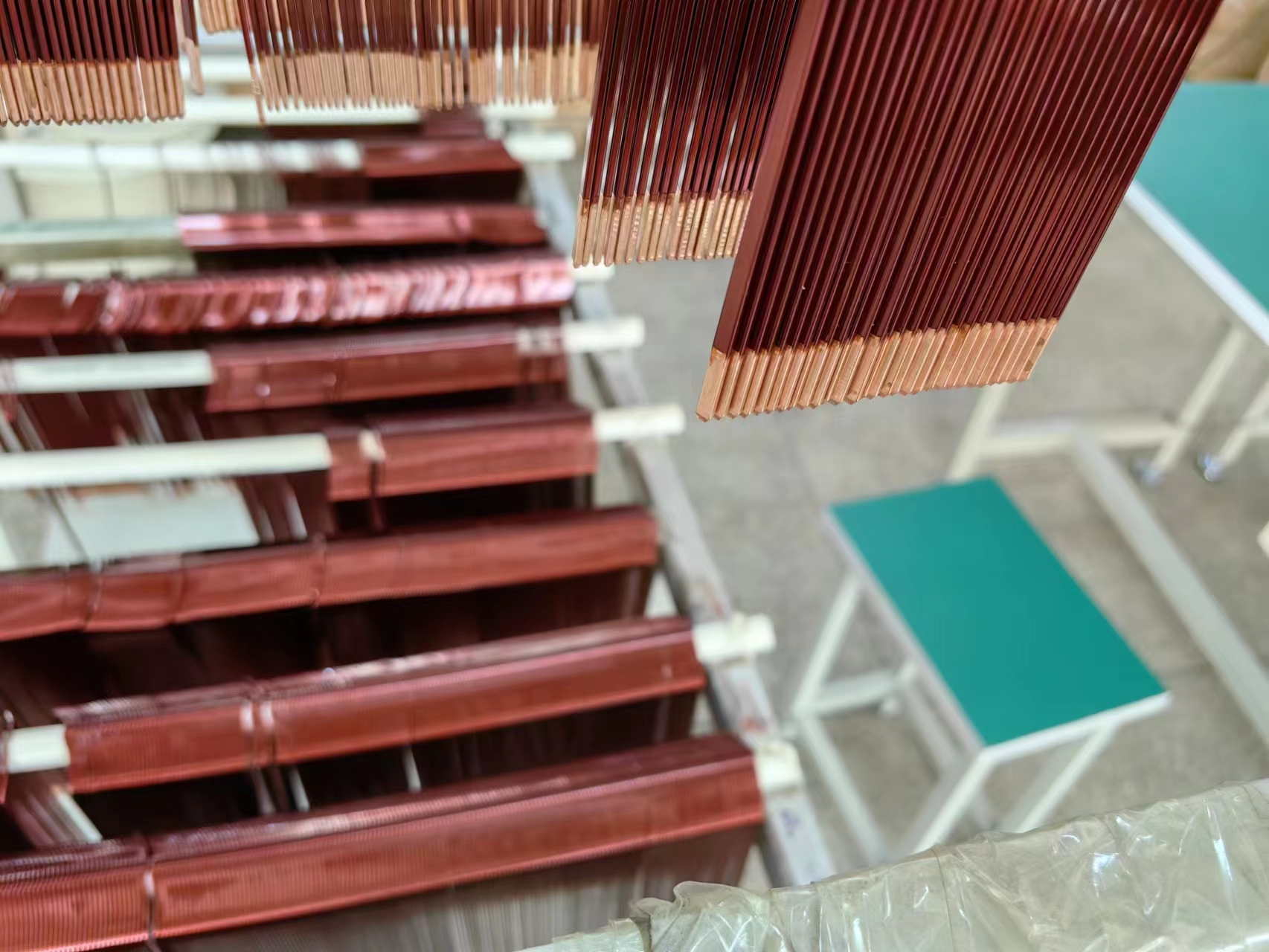

（1）鐵芯上絕緣紙（B形、S形、O型）→（2）漆包扁線下線去漆成U型→（3）異形線定長下線去漆→（4）異形線成型→（5）星點線焊接→（6）人工預插線入定子鐵芯→（7）線圈整形壓入鐵芯→（8）非出線端自動伺服扭頭并自動消除回彈角→（9）非出線端線頭自動切平→（10）非出線端自動TIG焊接→（11）三相引出線焊接。

控制方面：設備全部采用可編程控制器PLC控制，7寸彩色液晶觸摸屏進行顯示和參數輸入操作。所有氣缸、伺服電機、異步電機等均可以手動單獨動作。

外觀方面：設備臺架主要采用60×60mm鋁合金，上部采用40×40型材，有機玻璃封閉。配有LED照明燈。

安全方面：設備均有維護門和維護門開關，當維護門開啟時設備自動停機，維護門開啟時設備不能自動運行。有操作危險的設備還配有相應的安全光幕保護操作人員，在自動運行過程中操作人員進入安全光幕保護區域則將報警停機，當操作人員進入光幕保護區域時設備不能自動啟動。設備大多采用雙手啟動，在易操作位置配有急停開關。設備均有運行準備按鈕，在停電突然來電時設備不會自動開啟并且動作，以保護操作人員。

               聯系：13808451268  0731-88902892-805   0731-88921692

                傳真：0731-88902892-806

技術參數

 可以完成漆包扁銅線電機2層、4層、6層或8層線定子的自動化生產。

產品特點

  此成套設備能完成新能源汽車驅動電機扁線定子的可靠自動化生產。
